显示变换、HDR、示波器与后期质感

在场景线性工作流中，前面的调色节点负责塑造现实世界中光线的物理强弱；而 显示变换（Display Transform） 则负责将这套宽广的动态范围科学地“投影”到你的显示器或移动设备上。在其之后，屏幕后期处理（Post Processing） 进一步为整张画面增添胶片柔光、自然颗粒与光学质感。

显示变换（Display Transform）：从场景辐射到屏幕色彩​

数码相机的现代传感器可记录高达 14–15 档以上的极大光比，而普通显示器仅能展示约 6–8 档明暗。传统的粗暴截断会导致天空与高光瞬间死白、色彩严重偏黄。

Alcedo Studio 内置影视工业级的 显示渲染变换（Display Rendering Transform, DRT），在压缩超宽动态范围的同时，确保色彩饱和度平滑收敛与色相严格恒定：

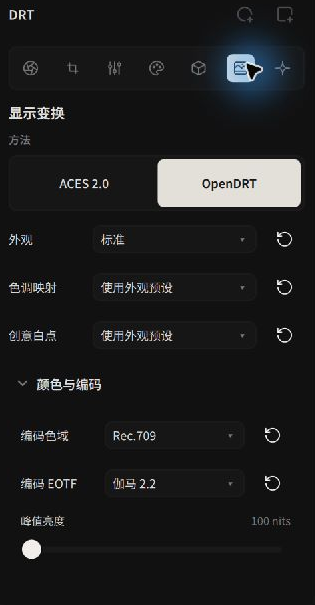

OpenDRT 与输出编码 显示变换设置：选择核心映射算法、编码色域与传递函数

核心方法选择​

  • ACES 2.0：由美国电影艺术与科学学院最新制定的影视色彩科学标准。彻底重构了高光色调映射曲线，在高亮度区域保留极佳的色彩纯度，杜绝旧版 ACES 1.x 中常见的高光色相畸变。
  • OpenDRT：开源社区备受推崇的开放显示变换算法。提供极高的可定制性，允许精细调校高光滚降斜率（Tonescale）、暗部耀斑（Flare）、高光去饱和度以及创意白点（Creative White）。

编码色彩空间与传递函数（EOTF）​

根据你的最终交付媒介选择目标映射：

  • 普通 SDR 屏幕与网络交付：
    • 编码色域（Encoding Space）：主流显示器选择 sRGB 或 Rec.709；广色域显示设备选择 Display P3。
    • 编码 EOTF：选择 sRGB 或 Gamma 2.2。
  • HDR 高动态范围交付：
    • 编码色域：选择超宽广色域 Rec.2020 或 Display P3。
    • 编码 EOTF：选择感知量化曲线 PQ (SMPTE ST 2084) 或混合对数伽马 HLG (ARIB STD-B67)。
    • 峰值亮度（Peak Luminance）：按目标 HDR 显示器峰值设定（如 1000 nits 或 1600 nits）。macOS 在搭载 Liquid 视网膜 XDR 屏的 MacBook Pro 或 Pro Display XDR 上可直接进行高保真 HDR 实时视口预览。

实时 GPU 示波器：波形图与直方图​

肉眼在不同环境光或屏幕亮度下极易产生视觉适应误差。依赖示波器进行客观曝光判断是专业暗房的基本素养：

  • 直方图（Histogram）： 位于右侧面板顶部。展示红、绿、蓝三通道的像素亮度频次分布。通过观察左右两端是否顶格，直观判断暗部是否死黑截断或高光是否彻底溢出。
  • 波形图（Waveform）： 横轴与照片的水平空间位置严格一一对应，纵轴代表 0–100 IRE 亮度等级。能够精确指出画面某个具体区域（如左侧阳光穿透的云层、右侧背阴的人物面部）所处的实际亮度电平，极其适合把控人像肤色基准（通常落在 40–70 IRE 区间）。

屏幕后期质感（Post Processing）​

显示变换之后，画面进入最终的屏幕像素空间。Alcedo Studio 在此提供了一组全局质感润色工具：

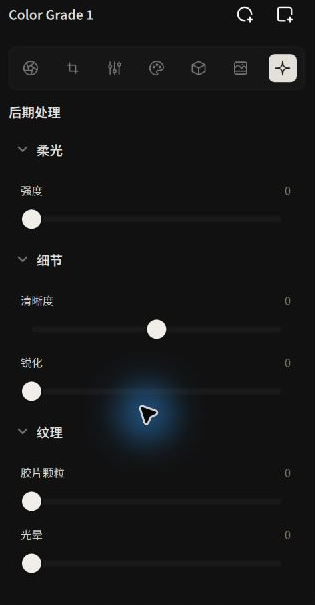

后期处理 后期处理：胶片柔光、清晰度、锐化与光晕

模块物理光学模拟调校建议与视觉效果
柔光（Diffusion）模拟电影黑柔滤镜（Black Pro-Mist）或复古老镜头的内部光学散射。让路灯、日光边缘等高光区域泛起一层如梦似幻的漫射微光（Bloom），弱化数码传感器过于生硬的高锐度边缘，赋予皮肤柔和温润的质感。
清晰度（Clarity）针对中间调高频微反差的自适应增强。提亮建筑物岩石纹理或雕塑线条；适度降低可起到自然的人像轻度磨皮效果。
锐化（Sharpening）边缘高频卷积增强，附带半径与阈值控制。抵消去马赛克插值带来的微小模糊，让眼睛、睫毛与织物细节重获锐利锋芒。
胶片颗粒（Film Grain）程序化多尺度有机银盐颗粒合成。模拟真实胶卷银盐粒子的物理分布。暗部颗粒更密集细腻，高光区域更纯净平滑，打破数码图像平庸的塑料感。
光晕（Halation）模拟柯达彩色电影胶片（如 Vision3）防光晕层在极亮处产生的红色光晕反弹。在强烈点光源与高对比度边缘周围呈现自然的红橙色晕圈，是营造复古电影氛围的标志性特效。

至此你已掌握了完整的暗房调色流水线！接下来请阅读 修改前后与版本对比，掌握高效比对成片效果的技巧。
